Door Geert Jan van Oldenborgh, KNMI
“De laatste jaren warmt de aarde niet meer op” is tegenwoordig een veelgehoorde opmerking. Is dat inderdaad zo, en is de conclusie dan ook dat de verdere opwarming onderschat wordt door de klimaatmodellen waarop het IPCC en KNMI hun toekomstverkenningen baseren? En hoe komt het dan dat Nederland, Europa en misschien de wereld in 2014 weer op een temperatuurrecord afstevenen?
De meest gebruikte maat voor de opwarming is de wereldgemiddelde temperatuur. Deze heeft een vreemde definitie: het is de zeewateroppervlaktetemperatuur (SST) boven open water en de 2-meter temperatuur boven land. (De gebieden met zeeijs worden niet meegenomen of geïnterpoleerd vanaf landstations.) De reden hiervoor is een praktische: er zijn veel meer metingen van de zeewatertemperatuur dan van de luchttemperatuur boven zee, en de oceanen beslaan nu eenmaal 70% van het aardoppervlak. Het verschil tussen SST en T2m boven zee is klein en verandert niet veel, dus als we alleen naar de anomalieën kijken maakt dat verschil niet uit.
Het oude argument was dat de wereld sinds 1998 niet meer is opgewarmd. Je kan die uitspraak op twee manieren interpreteren. De eerste manier was dat er geen warmer jaar gekomen is. Dat jaar was namelijk door de record-sterke El Niño van 1997/1998 een kwart graad warmer dan de trendlijn van 0.16 K/10jr. Dat record is echter in 2005 en 2010 gebroken, dus dat argument gaat niet meer op. Een verwarrende omstandigheid is dat in één oude dataset, HadCRUT3 van het Britse Met Office, de bijdrage van het sterk opwarmende noordpoolgebied systematisch onderschat werd, zodat die 1998 wel als warmste jaar beschouwde. Dat is inmiddels gecorrigeerd in de nieuwe HadCRUT4 dataset, waarin de metingen van veel meer stations in het poolgebied opgenomen zijn.
Een betere interpretatie is dat een trendlijn vanaf 1998 geen positieve trend te zien zou geven. Dat is echter niet waar: een lineaire trend vanaf de piek in 198 geeft nog steeds een positieve trend van 0.07 K/10jr. Het nieuwe argument is dat de trend de laatste 10 jaar nul is. Dat klopt redelijk, de trend is 0.00 K/10jr over 2005-2014 in de GISTEMP dataset van NASA/GISS en de Cowtan & Way reeks gebaseerd op HadCRUT4. Deze twee reeksen geven door interpolatie van de gebieden zonder metingen een goede schatting van de wereldgemiddelde temperatuur. Om verder te onderzoeken waarom de trend sinds 2005 nul is, is het nuttig het land en de oceaan apart te beschouwen.

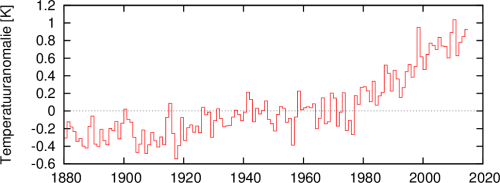

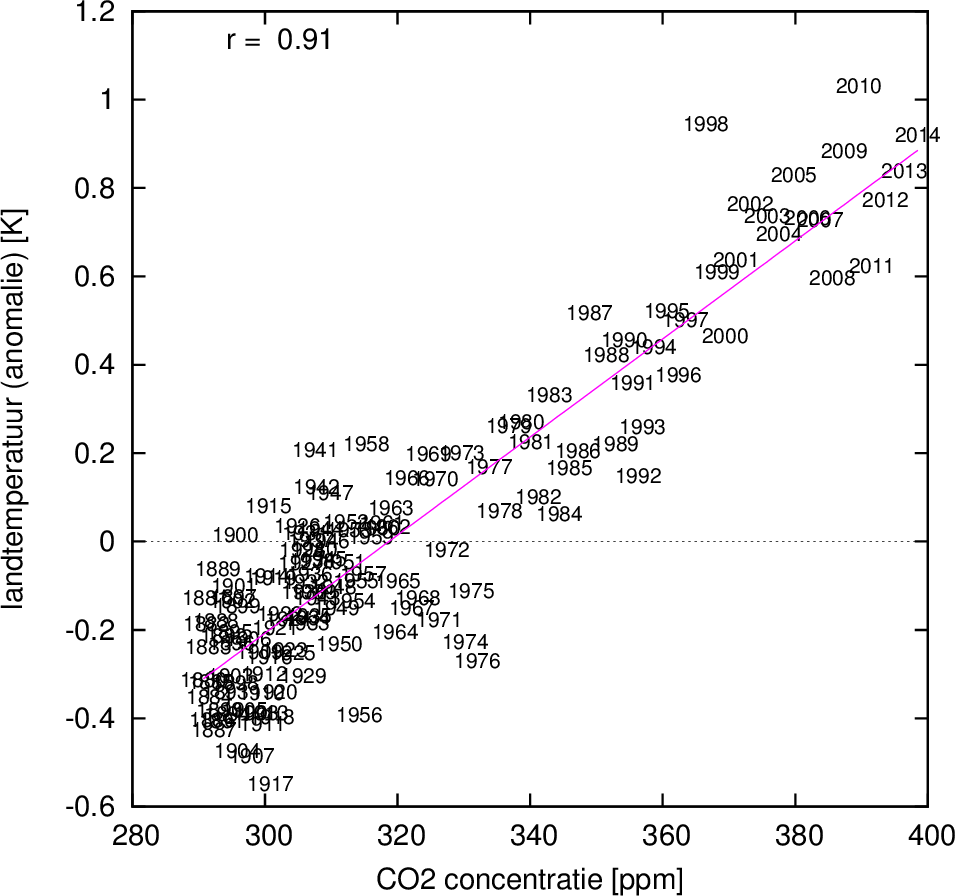

De landtemperatuur is voor de effecten van de opwarming het belangrijkst: daar wonen de meeste mensen. De trend sinds 1970 is groter dan in de wereldgemiddelde temperatuur doordat de relatieve vochtigheid van de atmosfeer lager is, zo’n 0.22 K/10jr. Een ander verschil is dat de variabiliteit groter is (σ=0.15 K). De variaties hebben echter kortere tijdschalen: er is nauwelijks jaar-op-jaar persistentie boven land. Een belangrijke bron van deze variabiliteit is het winterweer in Siberië en Canada. Dat zijn grote oppervlakken met grote temperatuurafwijkingen, maar voor zo ver we weten voornamelijk door de grilligheid van het weer veroorzaakt, met tijdschalen veel korter dan een jaar. De andere belangrijke factor is El Niño: veranderingen daarin verklaren zo’n 30% van de variantie (met een vertraging van een half jaar). De jaren 1998 en 2010 volgden op El Niño en steken duidelijk boven de trendlijn uit, 2008 en 2011 volgden op La Niña en liggen er onder. Doordat de meeste variabiliteit korte tijdschalen heeft volgt de landgemiddelde temperatuur de toename van de CO2 concentratie heel netjes, zie figuur 2b. Zo een hoge correlatie tussen twee variabelen die niet triviaal met elkaar samenhangen is zeldzaam in het klimaatsysteem.
De trend in de landtemperatuur is de laatste 10–16 jaar wel lager dan het langjarig gemiddelde, maar wordt niet nul in de GISTEMP en GHCN/CAMS datasets (wel in CRUTEM4 en Berkeley, ik moet nog uitzoeken waar dat aan ligt). De langjarige trend ligt altijd binnen de 95% onzekerheidsmarges van de trend over deze kortere tijdschalen: en zijn meer periodes waarin de trend zo laag was, gecompenseerd door periodes waarin de trend juist hoger lag.
Het doorzetten van de trend boven land blijkt ook uit het toenemen van extremen. Seneviratne et al (Nature Climate Change, 2014) laten zien dat de hoeveelheid landoppervlak met hittegolven sinds 1997 sterk gestegen is, vooral door 2010.

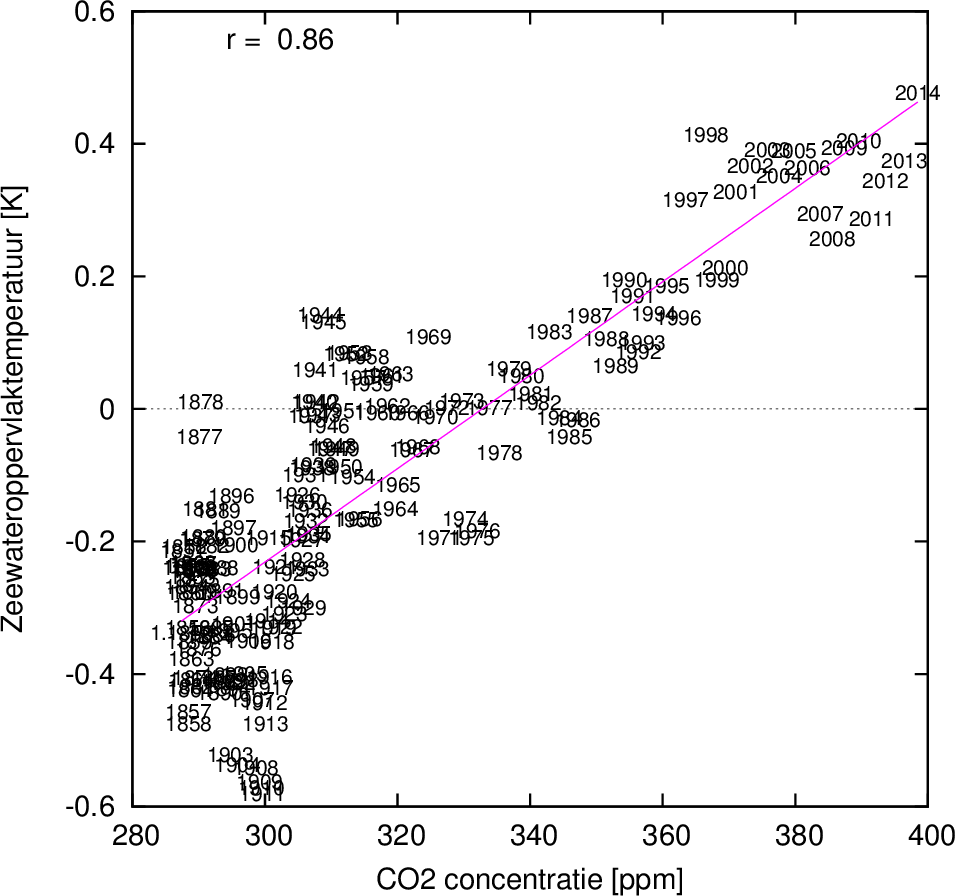

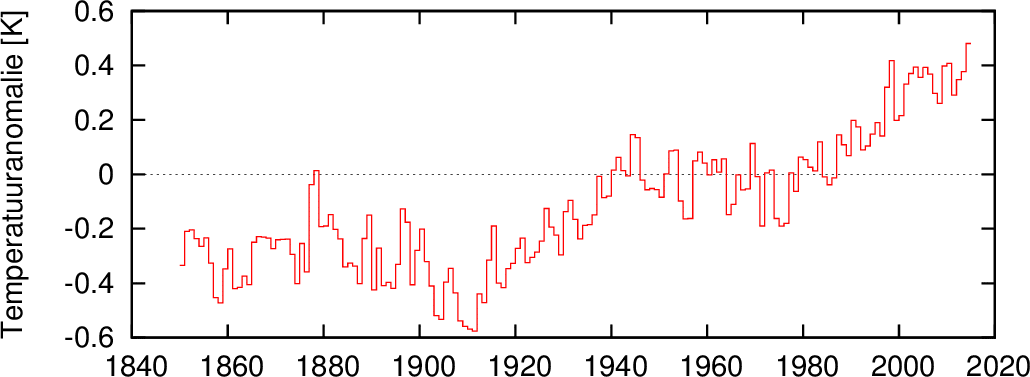

De andere 70% van de planeet vertoont ander gedrag. De variabiliteit is wat kleiner (σ=0.12 K) maar vertoont veel meer persistentie. De langdurige afkoeling aan het begin van de twintigste eeuw en de opwarming ten opzichte van de trend in de jaren 1940 zijn daar goede voorbeelden van in figuur 3a. Een kleinere versie daarvan speelde de laatste jaren, met 2001–2006 boven de langjarige trend en 2007–2013 er onder (behalve 2009 en 2010, die ongeveer op de trendlijn in figuur 3b liggen). Dit zorgt er voor dat je een startdatum kan vinden die bijna geen trend geeft tot 2014, in dit geval 2002–2014. Vorig jaar was dit nog makkelijker, maar de zwakke El Niño die sinds de zomer actief is heeft het zeewateroppervlak weer wat opgewarmd zodat het er naar uitziet dat de zeewateroppervlaktemperatuur dit jaar recordhoog zal uitkomen. Uiteraard was de trend in de periode voor 2002 juist hoger dan het langjarig gemiddelde.

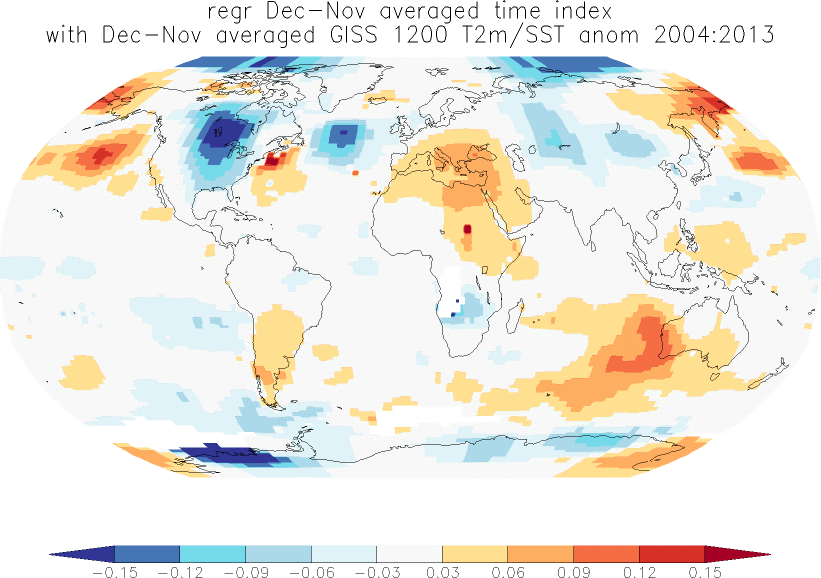

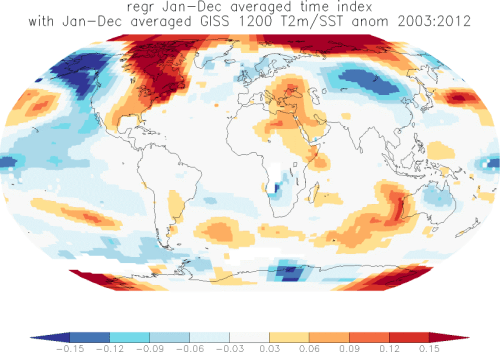

Het patroon van de temperatuurveranderingen over de afgelopen 10 jaar is behoorlijk veranderd sinds een paar jaar geleden de ophef over de `hiatus’ ontstond. Toen was het duidelijk de overgang van El Niño naar La Niña in de Stille Oceaan (de wig op de Stille Oceaan in figuur 4a), deels gecompenseerd door de snelle opwarming van het Noordpoolgebied. De afgelopen 10 jaar is door het wegvallen van twee El Niño jaren aan het begin van de tien jaar de wig op de Stille Oceaan bijna verdwenen, maar ook de opwarming van het noordpoolgebied is minder geworden (figuur 4b). De door toevallig winterweer gedreven vlekken boven Siberië en Canada liggen ook totaal anders. Dit alles geeft eigenlijk al aan hoe groot de toevalsfactoren in trends over zulke korte intervallen zijn en hoe zinloos het is ze te bestuderen.

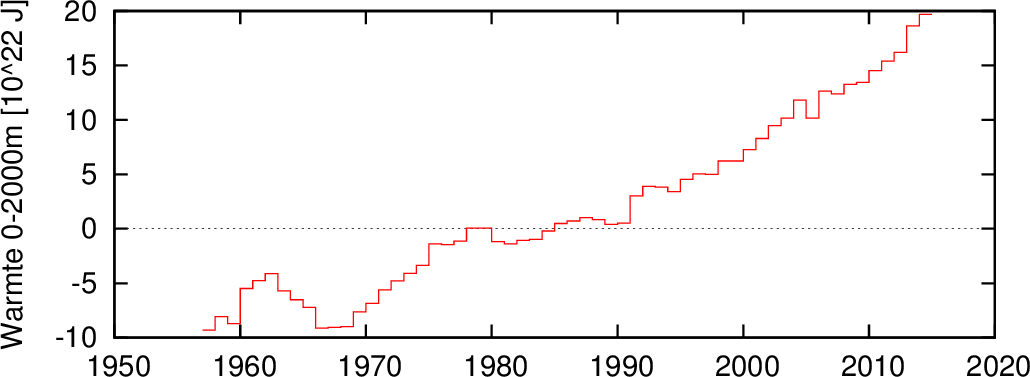

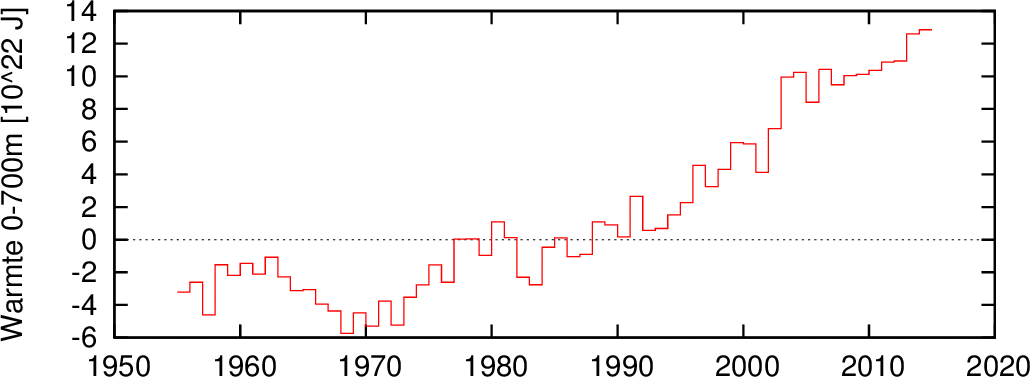

De in theorie belangrijkste maat voor de opwarming van de aarde is de hoeveelheid warmte die netto is opgenomen. Uit satellietmetingen weten we dat de aarde de laatste tijd meer energie uit zonnestraling ontvangt dan ze door warmtestraling afgeeft. Deze onbalans is het gevolg van de toegenomen concentraties broeikasgassen (en aërosolen). Op langere tijdschalen wordt deze warmte voor meer dan 90% opgenomen door de oceaan, simpelweg omdat daar erg veel water in zit en de warmtecapaciteit van water hoog is. De atmosfeer heeft heel weinig warmtecapaciteit, de vaste aarde warmt niet zo diep op, en de smeltwarmte van al het land- en zeeijs dat op de polen smelt is niet genoeg om de extra warmte op te nemen. Dit argument was de basis van de vorige `hiatus’, toen de opwarming van de oceaan leek stil te staan van 2003 tot 2010. Dat was echter alleen het geval in de bovenste 700m van de oceaan. Als je de diepere lagen meeneemt gaat de opwarming gestaag door (figuur 5b). Bovendien is de opwarming van de bovenste 700m sindsdien ook weer op gang gekomen, zoals verwacht (figuur 5a).
De `hiatus’ in de opwarming van de aarde van de afgelopen 10 jaar is geen erg zinvolle manier om naar de opwarming van de aarde te kijken. Trends over 10 jaar worden op land zwaar beïnvloed door het winterweer in Siberië en Canada, en door El Niño en La Niña. Boven zee zijn de variaties iets kleiner maar duren ze langer, zodat de kans op 10-jaar trends die sterk afwijken van het langjarige gemiddelde groter is. De beste maat voor de opwarming van de aarde is de hoeveelheid warmte in de hele oceaan, ook onder het oppervlakte. Deze neemt inderdaad gestaag toe. Dit betekent ook dat de zeespiegel wereldgemiddeld door blijft stijgen. De temperatuur boven land, die voor ons het belangrijkste is, neemt onregelmatiger toe. In Nederland en Europa heeft toevallig warm weer dit jaar voor een extra zetje gezorgd waardoor er recordhoge waarden komen. Geen grote verrassing in een opwarmend klimaat.
Met dank aan Andreas Sterl en Robert Mureau voor zeer nuttig commentaar. Dit artikel verscheen eerder in Meteorologica, nummer 4. Voor een Engelse versie van dit artikel zie Climate Lab Book.
Dr. Geert Jan van Oldenborgh is Senior Researcher bij de vakgroep Weer- en Klimaatmodellen van het KNMI.
